УСТРОЙСТВО И РЕГУЛИРОВКА КАРБЮРАТОРОВ ДААЗ 4178 ДЛЯ АВТОМОБИЛЕЙ УАЗ

15.04.2018

Модифицированный карбюратор ДААЗ 4178 пришел на смену устаревшей модели К151, устанавливавшейся на автомобилях УАЗ.


Изделия изготавливались АО «Димитровградский автоагрегатный завод», входящим в ОАО «Объединенные автомобильные технологии». Предприятие было основано в 1967 году как завод по производству карбюраторов и кузовной арматуры для автомобилей ВАЗ, и в настоящее время является многопрофильным специализированным предприятием с высокой степенью автоматизации и механизации производства, работающим по современным технологиям, обеспечивающим высокую надёжность и качество выпускаемой продукции.

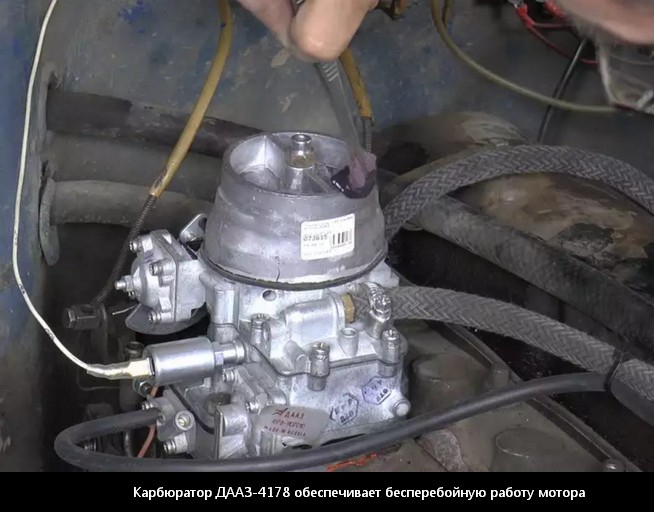

Карбюратор ДААЗ-4178 у автолюбителей считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а также при правильной настройке ведет к сниженному расходу горючего.



КЛАССИФИКАЦИЯ КАРБЮРАТОРОВ ДААЗ 4178

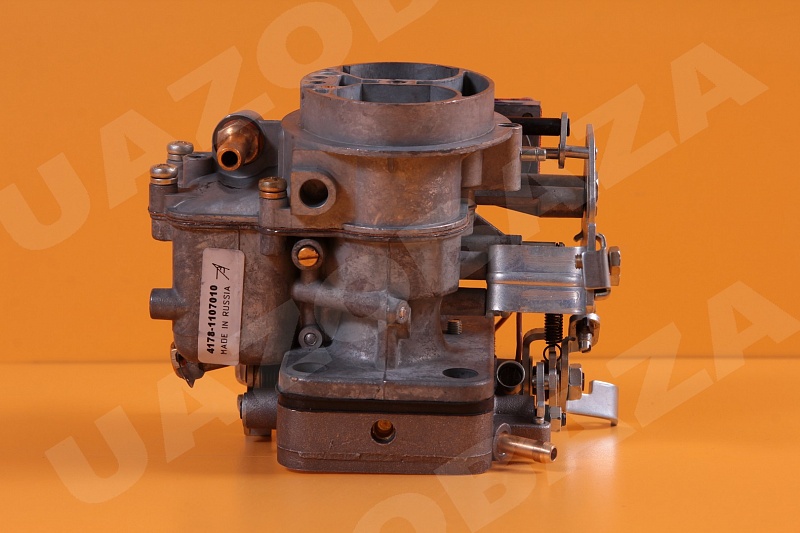

1)  Карбюраторы ДААЗ 4178-1107010 (4178-1107010-10) применяются в автомобилях УАЗ с двигателями УМЗ-4178.10.

http://uazobaza.ru/product/sistema_pitaniya/karbyurator_4178_00_dv_umz_417_daaz/






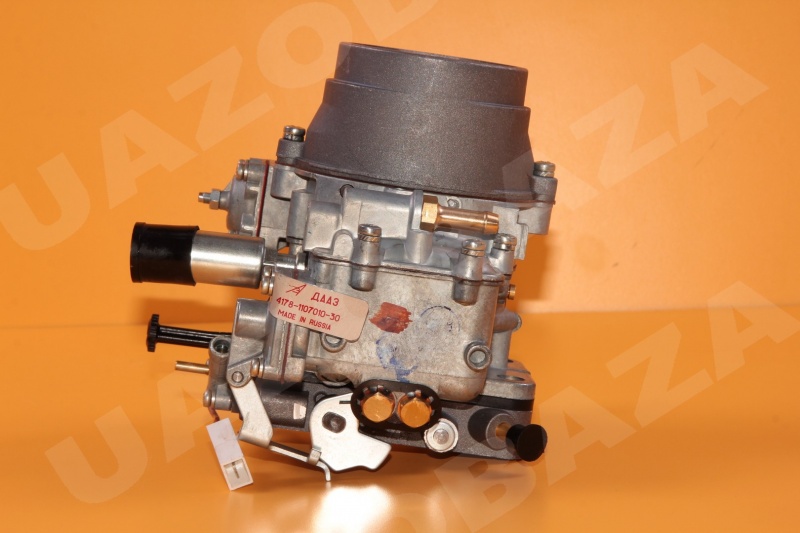

2)  Карбюраторы ДААЗ 4178-1107010-30 применяются в автомобилях «ГАЗель» с двигателями ЗМЗ объемом 2,5 литра, а также в автомобилях УАЗ с двигателями УМЗ-4218, имеют переходник на заводской фильтр УАЗ, предустановленное отверстие в заслонке для слива топлива при превышении допустимого уровня в ускорительном насосе, в то время как перекрыта заслонка. Диаметр отверстия диффузоров у карбюраторов ДААЗ 4178-110701030 меньше, чем у карбюраторов ДААЗ 4178-110701040.



http://uazobaza.ru/product/sistema_pitaniya/karbyurator_4178_30_dv_umz_4218_daaz/






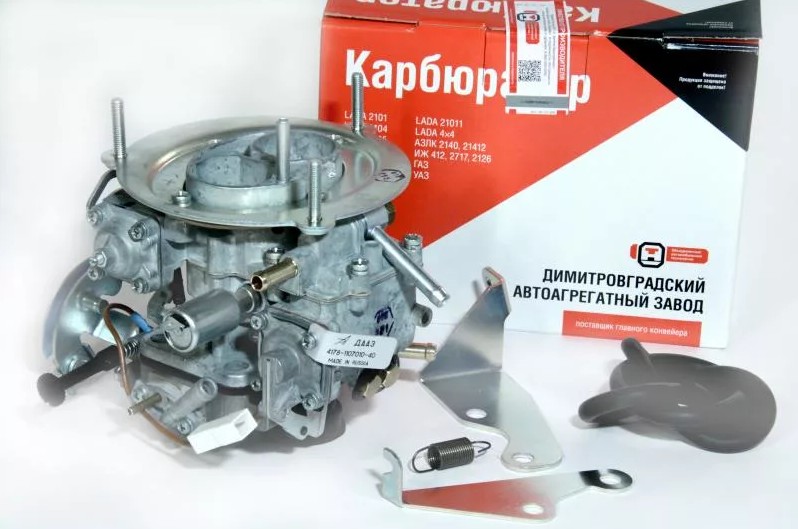

3) Карбюраторы ДААЗ 4178-1107010-40 устанавливаются на автомобили «Волга». На данных карбюраторах установлен переходник под металлический корпус воздушного фильтра на 3302, имеется обратка, газовый тросик (в отличие от предыдущих газовых тяг). Кулачок ускорительного насоса имеет измененную форму в отличие от модели 4178-110701030

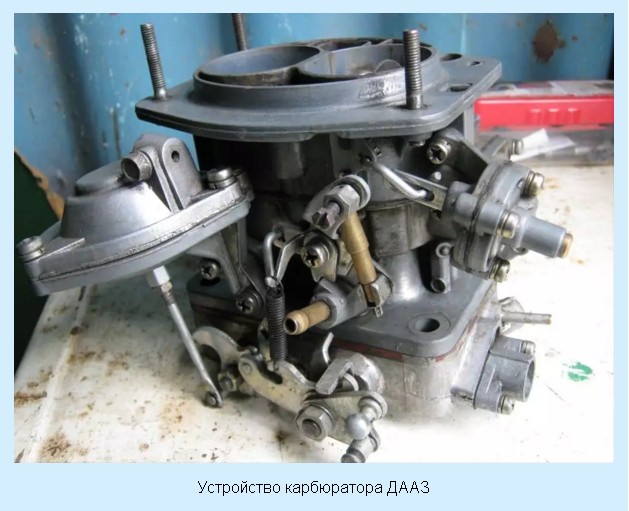

Карбюратор ДААЗ 4178-1107010 для автомобиля УАЗ несколько сложнее, чем штатный карбюратор, устанавливаемый на заводе.


Это карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Устройство имеет сбалансированную поплавковую камеру, систему отсоса газов, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок и системы рециркуляции отработанных газов.


Качественное перемешивание компонентов воздушно-топливной смеси достигается благодаря хорошо проработанному диффузному каналу с завихрителем. Новая конструкция насоса-ускорителя и ЭПХХ способствует плавному переходу при резком открытии дроссельных заслонок.



Карбюраторы линейки ДААЗ 4178 представляют собой двухкамерные эмульсионные системы и, в целом, имеют сходное устройство.

Карбюраторы состоят из:

-  главной дозирующей емкости,

-  системы холостого хода,

-  переходных систем,

-  насоса,

-  эконостата,

-  ЭПХХ.





ОСНОВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА разработана для подачи необходимого количества топливной смеси на разных режимах работы двигателя. Она способна работать со всеми режимами, кроме холостого хода. Так, на средних нагрузках двигателя дозирующая система обязана обеспечить бедную топливную смесь постоянного состава.

Если рассмотреть устройство простейшего карбюратора, а затем  - технические характеристики карбюратора ДААЗ-4178, то в простейшей конструкции, по мере того как открывается дроссельная заслонка, воздух через диффузор проходит медленней, чем расходуется топливо, которое попадет в камеру из распылителя. Таким образом смесь обогащается.

Для того чтобы препятствовать слишком богатой смеси, инженеры предусмотрели систему дозирования: количество и объем воздуха можно отрегулировать с помощью дроссельных заслонок.

В большинстве моделей карбюраторов от ДААЗ данные способы компенсации состава топливной смеси работают на основе пневматического торможения. Так, горючее поступает, а затем и распыляется не из поплавковых камер, а по специальному эмульсионному каналу, который представляет собой особую трубку со специальными технологическими отверстиями в стенках. Эти отверстия  способствуют выходу воздуха, поступающего сверху из жиклера.

В данном канале, происходит процесс смешивания, а сама смесь может выходить из указанных технологических отверстий. По мере того как открывается дроссельная заслонка, растет разрежение и объем смеси. Также возрастают объемы топлива, проходящего через жиклеры, и количество воздуха. Количество воздуха полностью пропорционально объему топлива.



КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ СИСТЕМЫ ХОЛОСТОГО ХОДА

Для двигателя на холостом ходу на минимуме оборотов требуется лишь очень малый объем смеси. В таких условиях наблюдается полностью закрытая дроссельная заслонка. Но при этом уровня разрежения в диффузоре недостаточно для того, чтобы запустить ГДС.

Для этого карбюратор ДААЗ 4178-1107010-30 имеет в своей конструкции систему холостого хода. Ее задача - это приготовление такой смеси, которая позволяет обеспечить стабильную работу двигателю при полностью закрытой заслонке.

Каналы системы холостого хода объединяют специальную полость за дросселями и верхнюю часть камер. Когда двигатель функционирует на холостом ходу, под заслонкой создается достаточно высокое разрежение. При его воздействии топливо поступает из канала для эмульсии в канал системы холостого хода. Отношение горючего к воздуху в составе смеси зависит от возможностей жиклеров. Дальше смесь попадает за дроссели, где затем смешивается с воздухом, для чего существует технологический зазор между заслонкой и стенками камеры, который можно регулировать винтом количества, установленным на рычаге заслонки в карбюраторах ДААЗ 4178-1107010.

Количество смеси, которая проходит по каналу в задроссельное пространство, можно отрегулировать при помощи специального винта качества  с конусной насадкой. Если закручивать его, то уменьшается сечение канала. Если дроссельная заслонка будет открываться более плавно, тогда значительно увеличивается количество воздуха, но объем топлива остается таким же, как и был. ГДС все еще не вступает в этот процесс из-за недостатка разрежения. Результат этого – обедненная смесь и провал в работе мотора.



ПЕРЕХОДНАЯ СИСТЕМА

Для более плавного перехода из холостого хода к среднему режиму работы карбюратор ДААЗ 4178-1107010-40 оснащен специальной переходной системой. Она своими каналами соединяется с каналами, отвечающими за холостой ход. Здесь есть особое отверстие, которое выполнено таким образом, чтобы после открытия заслонки она попадала в зону максимального разрежения. По этому каналу также поступает немного смеси в камеры. Благодаря этому, резкий переход между режимами работы мотора отсутствует. На холостом ходу, когда заслонка полностью закрыта, происходит добавление к смеси воздуха. Состав компенсируется благодаря наличию жиклеров. Если закручивать винт, отвечающий за количество смеси, тогда заслонка откроется. Увеличивается зазор между заслонкой и камерой, уменьшается количество воздуха. Вместе с тем увеличиваются обороты коленвала. Если откручивать винт, частота уменьшится.



УСКОРИТЕЛЬНЫЙ НАСОС

ГДС карбюратора призвана обеспечивать бесперебойную работу лишь при плавном процессе открытия заслонки. Если открыть ее более резко, то процесс образования нарушается. Для того чтобы не было провала, в конструкции имеется специальный насос. Он позволяет временно обогащать топливную смесь, если дроссельная заслонка открывается резко.



УСТРОЙСТВО ПУСКА

В момент запуска двигателя коленвал вращается на низких оборотах. Во впускной камере достаточно низкое разрежение, а топливо при этом очень плохо испаряется. Также, если мотор холодный, топливные пары конденсируются во впускном тракте. Чтобы сделать процесс запуска более стабильным, нужно, чтобы карбюратор ДААЗ 4178 готовил более богатую смесь. Так, закрывается воздушная заслонка и открывается дроссельная. Чтобы облегчить мотору процесс запуска, карбюраторы оснащаются специальным пусковым устройством.



ЭКОНОСТАТ предназначен для того, чтобы при работе на максимальных нагрузках дополнительно обогащать смесь. Это распылитель, который устанавливается в самом верху смесительной камеры. Топливо в эконостат подается по каналу, где установлен топливный жиклер.

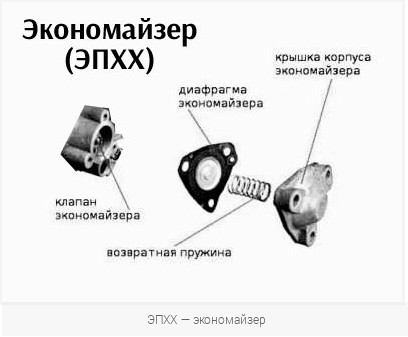

ЭКОНОМАЙЗЕР МОЩНОСТНЫХ РЕЖИМОВ

Для того чтобы мотор выдавал максимальную мощность, смесь должна быть очень богатой. Чтобы ее приготовить, карбюратор ДААЗ 4178-1107010 и все другие модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое поступает в распылитель. Но при этом оно не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

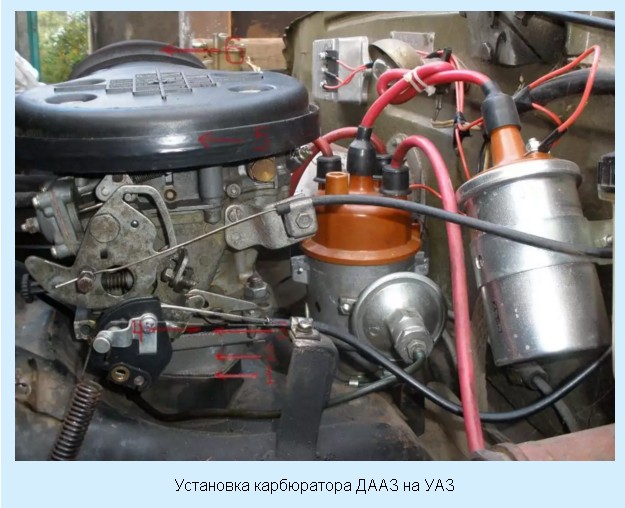

УСТАНОВКА КАРБЮРАТОРА ДААЗ 4178 – 1107010 НА УАЗ не предусматривает сложных переделок.




Следует отметить, что потребуется толстая изолирующая прокладка от карбюратора К126 на УАЗ. Если прокладку не установить, это приведет к поломке привода ускорительного насоса.

Пошаговая инструкция установки карбюратора ДААЗ 4178 – 1107010 на УАЗ предполагает следующие действия:

-  демонтируется воздушный фильтр с корпусом и снимается штатный карбюратор;

-  из коллектора выкручиваются шпильки крепления и меняются на новые, более короткие;

-  электропневмоклапан демонтируется, и на его место крепится дополнительное реле включения;

-  устанавливается новый карбюратор ДААЗ 4178- 1107010 (предварительно укладывается тонкая, а затем  - толстая прокладка от К 126. Если не установить толстую прокладку, лапка ускорительного насоса будет упираться в коллектор);

-  штуцер на карбюраторе соединяется со штуцером на распределителе зажигания посредством шланга;

-  проводится перемонтаж электросхемы управления экономайзера принудительного холостого хода (ЭПХХ);

-  винтами качества и количества устанавливаются оптимальные обороты и регулируется стабильная работа двигателя.



РЕГУЛИРОВКА КАРБЮРАТОРА ДААЗ 4178 – 1107010 НА УАЗ

 С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать.



Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

1. Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.

2. Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.

3. При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества возвращается положение, при котором обороты снова станут 850-950. Действие необходимо повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.

4. Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.

5. Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе  педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.



ОСНОВНЫЕ НЕИСПРАВНОСТИ ДААЗ 4178 – 1107010 НА УАЗ

Самой частой неисправностью является износ игольчатого клапана в поплавковой камере. При этой неисправности излишки топлива ухудшают работу двигателя на холостом ходу. Решением проблемы может быть замена клапана.



Различные клапана и отверстия имеют свойство со временем засоряться, что приводит к сужению сечений каналов и отверстий. Для того что бы режим работы двигателя не ухудшался, требуется регулярная промывка и чистка карбюратора. Проделать эту процедуру можно только полностью разобрав карбюратор, иначе до всех клапанов и отверстий просто не добраться.



Смотрите на нашем канале обзор № 66 «Карбюраторы для УАЗа, часть вторая: обзор доступных моделей и их особенностей»
